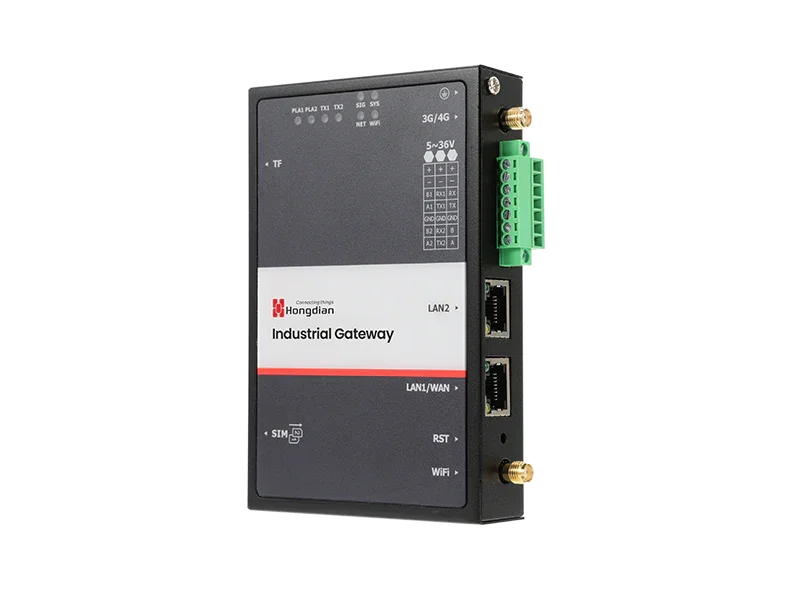

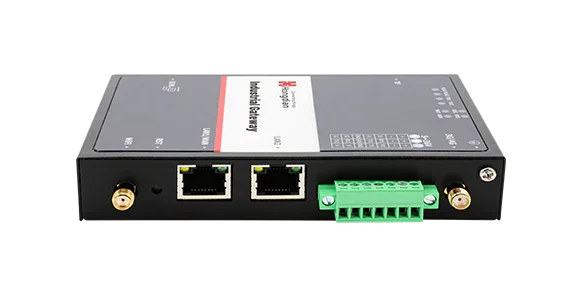

Passerelle industrielle 4G H6130

La passerelle industrielle 4G H6130 est conçue pour les déploiements IIoT exigeant une connectivité fiable et un traitement local en périphérie. Grâce à sa plateforme robuste, la passerelle X1 assure la collecte, le stockage, l'analyse et le traitement des données en périphérie, garantissant un accès Internet stable en permanence via 4G, Ethernet ou Wi-Fi. Que ce soit pour l'intelligence de production, la surveillance à distance, l'informatique de périphérie ou la mise en réseau d'équipements, la passerelle X1 offre des performances complètes, une sécurité renforcée et une grande durabilité.

Doté d'un processeur ARM Cortex-A7 industriel cadencé à 900 MHz, de 512 Mo de RAM et de 8 Go de mémoire flash eMMC, le H6310 offre des capacités de calcul en périphérie robustes, assurant une optimisation stable des données sur site, une réponse en temps réel et une analyse intelligente. Il intègre également une connectivité 4G LTE Cat1/Cat4 et Wi-Fi 2,4 GHz, garantissant un accès Internet fiable dans divers environnements industriels.

Le H6310 est compatible avec divers protocoles, notamment Modbus RTU, la transmission série transparente, TCP, UDP, IPv4/IPv6 et MQTT. Doté d'un port série RS-232, d'un port série RS-485 et de deux ports Ethernet 10/100 Mbps, il collecte en toute transparence les données provenant d'automates programmables, de compteurs et d'autres appareils industriels, puis les transfère de manière sécurisée vers des plateformes de supervision.

Elle prend entièrement en charge la plateforme cloud Hongdian Sandora, permettant la transmission de données via les protocoles HTTP, HTTPS et AMQPS. Associée à un VPN (PPTP/L2TP/IPSec, etc.) et au chiffrement WEP/WPA/WPA2, elle garantit un flux de données sécurisé de bout en bout, des équipements industriels vers le cloud, pour une gestion et une analyse centralisées.

Le H6310 offre des options de programmation flexibles en C et Python, complétées par un kit de développement logiciel (SDK) dédié et des API système accessibles. Ceci permet aux utilisateurs d'exploiter facilement les ressources matérielles et les fonctions d'interface, accélérant ainsi le développement d'applications personnalisées adaptées aux besoins spécifiques de chaque entreprise.

Le H6310 est doté d'un boîtier métallique robuste avec indice de protection IP43, garantissant sa résistance à la poussière et aux projections d'eau. Il est conçu pour un fonctionnement fiable dans une large plage de températures, de -30 °C à +70 °C, et offre des options d'installation flexibles : sur bureau, au mur ou sur rail DIN.

Intégré au système de gestion à distance de Hongdian, il prend en charge la surveillance, la configuration et la maintenance à distance via HTTP, Telnet et SSH. Les utilisateurs peuvent gérer de manière centralisée toutes les passerelles H6310 du réseau, tandis que des fonctionnalités telles que la surveillance matérielle et le basculement automatique (entre les réseaux cellulaires, WAN et Wi-Fi) garantissent un fonctionnement stable 24 h/24 et 7 j/7.

Matériel
processeur	ARM Cortex-A7 à 900 MHz
BÉLIER	512 Mo
ÉCLAIR	eMMC 8 Go
Interface cellulaire
Modem	1 x LTE CAT1/CAT4
Nombre d'antennes	2
Connecteur	SMA-K
SIM	2 x Mini SIM (2FF)
Interface sans fil
normes	802.11b/g/n, modes AP ou station
Bandes de fréquences	2,4 GHz
Vitesse	150 Mbps
Sécurité	WEP, WPA, WPA2
Cryptage	64/128 AES, TKIP
Antennes	1
Connecteur	SMA-K
Interface GNSS
Nombre d'antennes	N / A
Connecteur
Calcul à l'estime
Interface périphérique
Ethernet	1 port LAN 10/100 Mbps + 1 port WAN/LAN 10/100 Mbps, Ethernet
Type de série	1 port série RS-232 + 1 port série RS-485
Forme de douille	1 prise femelle 7 broches de 3,5 mm
Définition du signal	RX,TX,GND (RS-232)
	A+, B-, GND (RS-485)
Baudrate	RS-232 (300-115200 bps)
	RS-485 (300-115200 bps)
AVOUT	N / A
GPIO	N / A
carte SD	emplacement pour carte TF
USB	N / A
port vidéo	N / A
Port audio	N / A
Logiciel
Basculement automatique	Entre: Réseau cellulaire et WAN Réseau cellulaire et Wi-Fi (mode station) WAN et Wi-Fi (mode station)
Protocoles réseau	PPP, PPPoE, TCP, UDP, IPv4, IPv6, SSL, DHCP, ICMP, NAT, HTTP, HTTPS, DNS, ARP, NTP, Telnet, SSH, DDNS, etc.
Routage	Routage statique, routage basé sur des politiques, RIP, OSPF et BGP, etc.
Pare-feu	NAT, PAT, DMZ, redirection de ports, filtrage IP/domaine/MAC, liste de contrôle d'accès
VPN	PPTP/L2TP/GRE/IPSec/OpenVPN/DMVPN
Gestion à distance	HTTP, Telnet, SSH, Plateforme cloud Hongdian Wedora
Fonctionnement des ports série	Transparent, Modbus RTU, etc.
Alimentation et consommation électrique
Connecteur	Prise à 2 broches
Entrée de tension	+5 V à +36 V CC
Consommation d'énergie	Veille : 180 mA à 12 V CC
	Transmission et réception de données : 300 mA à 12 V CC
Autres
Bouton de réinitialisation	Oui
Indicateurs LED	4 x  Indicateurs pour SIG, SYS, NET, WiFi
	4 x  Indicateurs pour PLA1, PLA2, TX1, TX2
Surveillance matérielle	Oui
Caractéristiques physiques
Protection contre les infiltrations	IP43
Boîtier et poids	Métal, 285 g
Dimension	127×83×24(mm)
Installations	Bureau, montage mural et  Montage sur rail DIN
Température de fonctionnement	-30 à +70 °C
Température de stockage	-40 à +85 °C
Humidité relative	5 à 95%
CEM
ESD	EN61000-4-2, niveau 3
RS	EN 61000-4-3, niveau 3
EFT	EN 61000-4-4, niveau 3
CS	EN 61000-4-6, niveau 3
